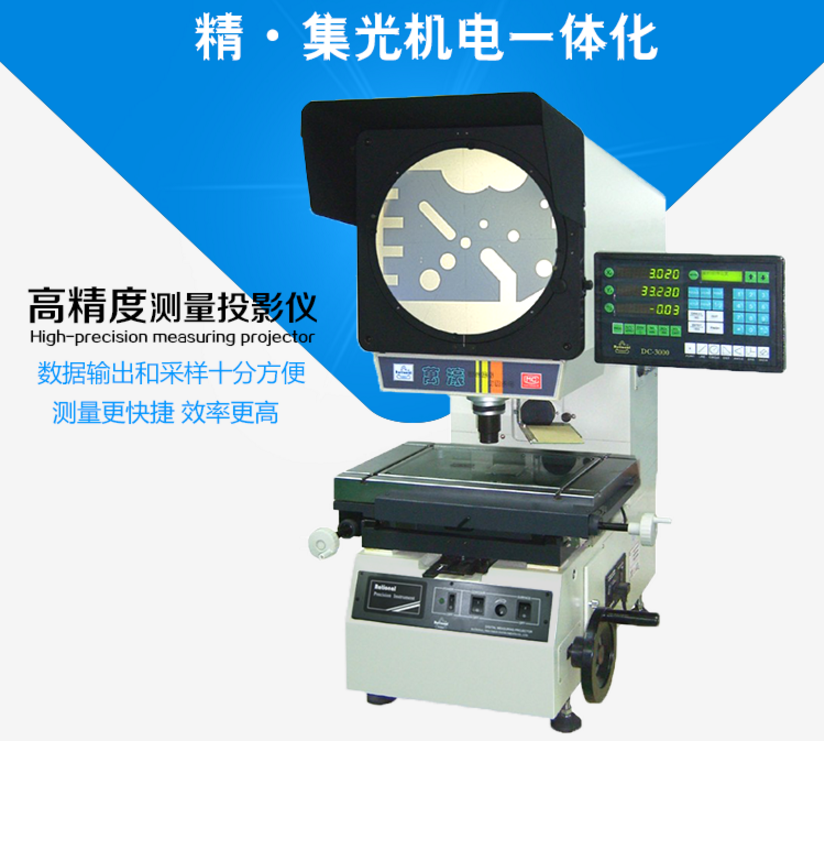

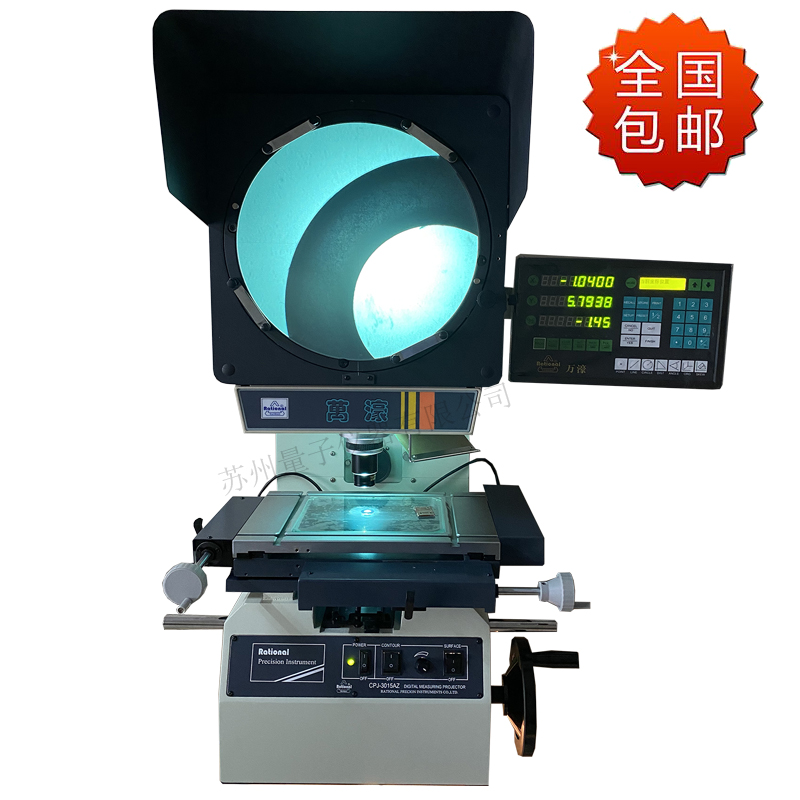

萬濠CPJ-3015A高度投影儀 常州萬濠投影儀 萬濠授權代理商

型號:CPJ-3015A

產品時間:2021/2/19 11:53:39

簡要描述:

誠意向您蘇州量子儀器有限公司銷售各種密光學測量設備CPJ-3015A 萬濠CPJ-3015A高度投影儀 常州萬濠投影儀 萬濠授權代理商。

CPJ-3015A 萬濠CPJ-3015A高度投影儀 常州萬濠投影儀 萬濠授權代理商

用途:CPJ-3015A光學投影儀是一款高度輪廓測量投影儀,能地檢測各種復雜形狀工件的輪廓尺寸和表面形狀,如樣板,沖壓件,凸輪,螺紋,齒輪,地板等。測量簡易直觀,效率高。廣泛用于機械,儀表,電子,輕工等行業以及院校,研究所,計量檢定部門。

特點:萬濠CPJ-3015A光學品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小于0.08%。投影儀整機質量優良,性能穩定。儀器配有腳踏開關和多功能數據處理表,數據輸出和采用十分方便,使測量更快捷,效率更高。CPJ-3015A投影筒升降調焦,工作臺不升降,增強了以前穩定性,測量范圍大,度高。工作臺采用鍍鉻工藝,比烤漆的硬度與平面度強很多,確保使用年限長,不易損傷,防塵和抗干擾性強。操作維護簡便。



技術規格參數:

型號

CPJ-3015A

X軸坐標行程 (mm)

150

Y軸坐標行程 (mm)

100

金屬臺面尺寸 (mm)

354×228

玻璃臺面尺寸 (mm)

210×160

X、Y軸坐標分辨力 (μm)

0.5

示值誤差(μm)

E1XY=(2.5+L/100)

Z軸坐標行程 (mm)

100 (調焦)

儀器重量(kg

160

儀器尺寸 (mm)

780×780×1100

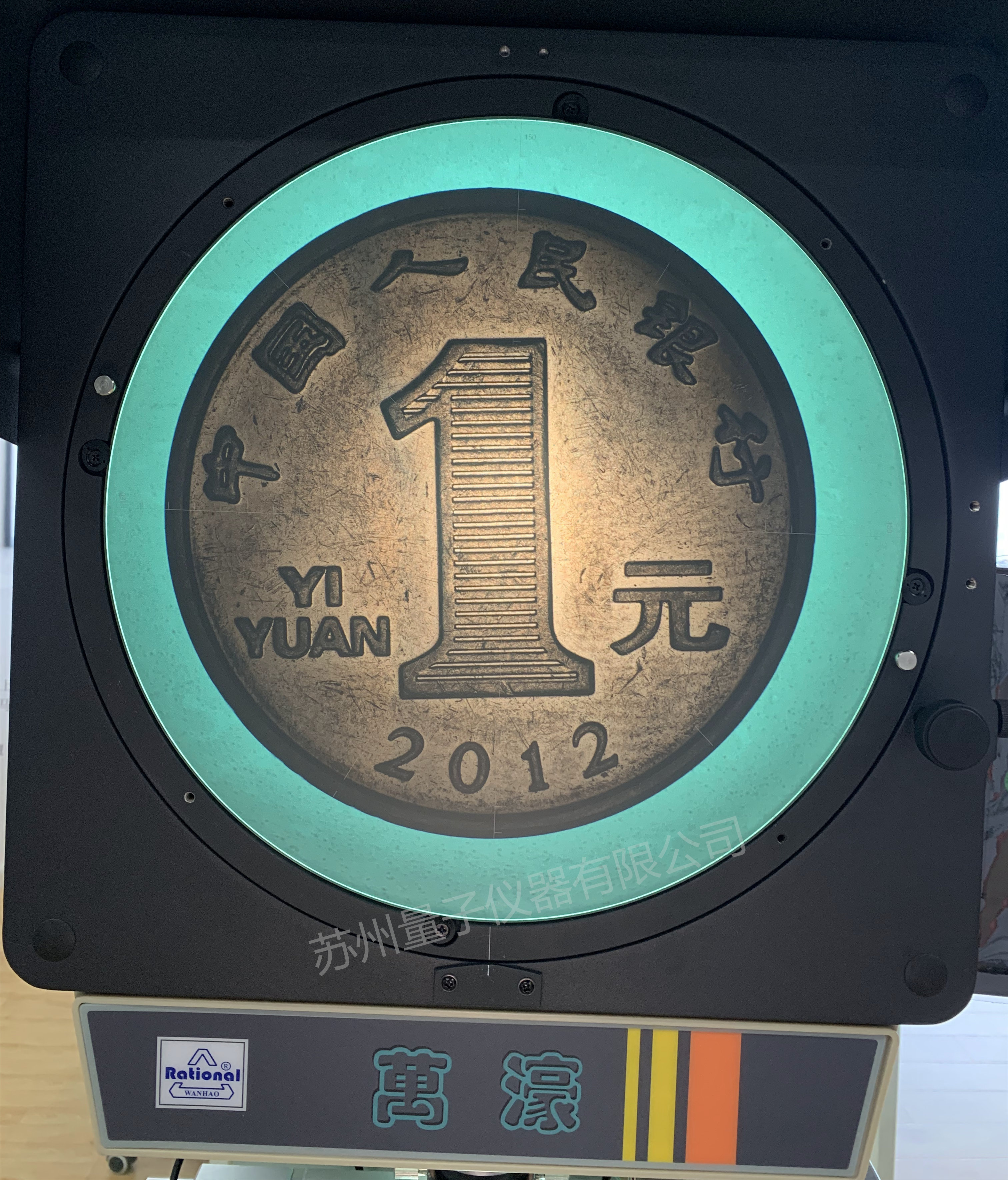

投影屏

尺寸 (mm)

Ф 312,使用范圍>Ф300(刻有米字線)

旋轉范圍

0~360°

旋轉分辨力

1' or 0.01°

物鏡

放大倍數

10× ()

20× ()

50× ()

100× ()

物方視場 (mm)

Ф30

Ф15

Ф6

Ф3

工作距離 (mm)

77.7

44.3

38.4

25.3

測量高度

90

90

90

90

儀器電源: AC 100-240V 50/60Hz,總功率: 400W
